Carlisle的ECS航空電子射頻電纜是專門為航空電子系統配置的，

要求使用頻率在0 - 12 GHz之間的低損耗電纜

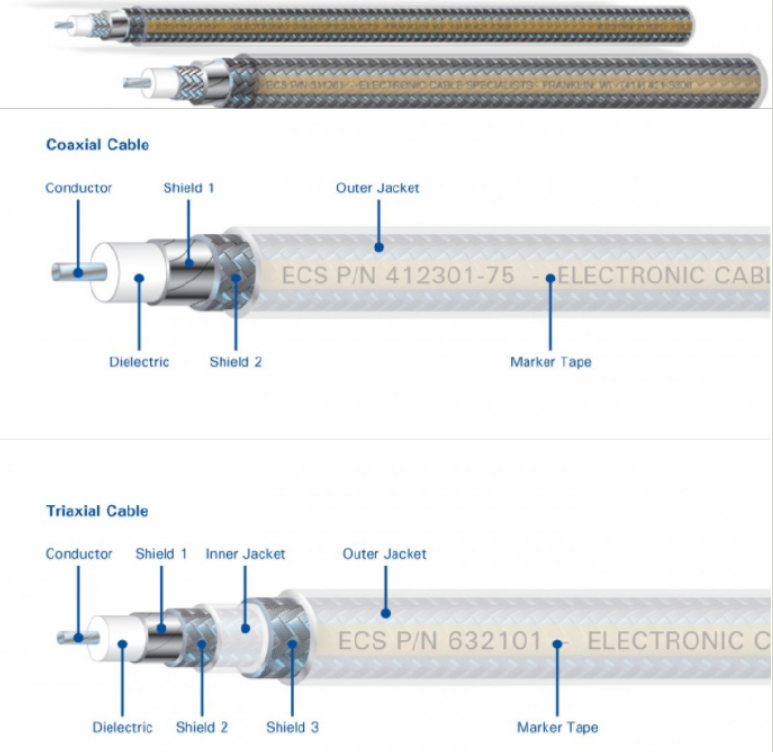

ECS航空電子設備三軸和75歐姆

ECS航空電子設備50歐姆同軸電纜

Carlisle公司ECS航空電子設備射頻電纜MIL-C-17標準

RG電纜直徑的一半

比MIL-C-17標準電纜輕75%

小彎曲半徑-增加了靈活性，路由在安裝期間

優越的電磁干擾/射頻干擾保護

符合或遠遠超過第25部分的燃燒/煙霧要求

符合并超過波音和空客規定的行業毒性要求。耐SKYDROL?和其他液壓油

防止水入侵

減少電纜/連接器接口的應變

 Carlisle公司ECS航空電子設備射頻電纜MIL-C-17標準

深圳市偉健電子科技有限公司

公司網址：44005.net.cn

地址：深圳市龍崗區坂田街道五和社區創匯國際中心706

傳真：0755-23941921

E-mali:simon@wekorm.com

聯系人：臧宏剛     電話：15384495506（微信同步）      QQ:2330292221

芯線            鍍銀銅

溫度等級     -55°C至200°C

電介質         聚四氟乙烯

護套             高溫氟聚合物

Cable Part # Impedance (Ohms) Capacitance (pF/foot) Velocity of Propagation (%) D.C.

Resistance (Ohms/1000ft) Time Delay (ns/foot)

322001   50 29 .50 69.50 8.70 1.46 8.6 14.0 0.236 5.70 1.20 -55 to +200 2

632101   50 26.00 76.00 9.60 1.34 8.5 14.0 0.171 2.90 0.855 -55 to +200 3

322401   75 19.50 69.50 24.40 1.46 8.0 N/A 0.246 5.80 1.00 -55 to +200 3

612301   75 20.00 82.00 23.70 1.28 9.0 N/A 0.200 3.70 1.00 -55 to +150 3

442001   75 18.50 73.00 37.30 1.40 5.5 8.9 0.200 2.50 1.00 -55 to +85 2

412301-75 75 20.00 82.00 23.70 1.28 8.0 16.5 0.150 1.80 0.75 -55 to +150 2

442501    75 16.00 82.00 37.30 1.25 9.5 N/A 0.130 1.25 0.61 -55 to +150 2

3C179B1  75 19.50 69.50 234.00 1.46 15.8 25 0.100 1.08 0.5 -55 to +200 1

532101   27.00 76.00 14.80 1.34 0.130 1.55 0.65 -55 to +200 2

432101   26.00 76.00 9.60 1.34 0.130 1.45 0.65 -55 to +200 2

352001   25.50 80.00 7.50 1.25 0.162 2.70 0.81 -55 to +200 2

3C058A   31.00 70.00 8.50 1.46 0.195 4.00 1.00 -55 to +200 2

3C142B   29.40 70.00 19.50 1.46 0.195 4.00 1.00 -55 to +200 2

311901   29.30 70.00 19.50 1.46 0.195 4.30 1.00 -55 to +200 3

421601   26.70 76.00 4.00 1.34 0.205 4.00 1.00 -55 to +200 2

311601   25.50 80.00 4.10 1.27 0.229 5.00 1.15 -55 to +200 3

311501   25.50 80.00 2.98 1.27 0.229 5.10 1.20 -55 to +200 3

421201   7.00 80.00 1.69 1.27 0.313 7.50 1.60 -55 to +200 2

311201   25.50 80.00 1.69 1.27 0.317 8.60 1.59 -55 to +200 3

310801   25.50 81.00 0.67 1.25 0.452 19.00 2.26 -55 to +200 3

310701   25.00 81.00 0.85 1.25 0.485 18.00 3.00 -55 to +150 3

ECS 322001     50 29 .50 69.50 8.70 1.46 8.6 14.0 0.236 5.70 1.20 -55 to +200 2

ECS 632101     50 26.00 76.00 9.60 1.34 8.5 14.0 0.171 2.90 0.855 -55 to +200 3

ECS 322401     75 19.50 69.50 24.40 1.46 8.0 N/A 0.246 5.80 1.00 -55 to +200 3

ECS 612301     75 20.00 82.00 23.70 1.28 9.0 N/A 0.200 3.70 1.00 -55 to +150 3

ECS 442001     75 18.50 73.00 37.30 1.40 5.5 8.9 0.200 2.50 1.00 -55 to +85 2

ECS 412301-75 75 20.00 82.00 23.70 1.28 8.0 16.5 0.150 1.80 0.75 -55 to +150

ECS 442501     75 16.00 82.00 37.30 1.25 9.5 N/A 0.130 1.25 0.61 -55 to +150 2

ECS 3C179B1   75 19.50 69.50 234.00 1.46 15.8 25 0.100 1.08 0.5 -55 to +200 1

ECS 532101    27.00 76.00 14.80 1.34 0.130 1.55 0.65 -55 to +200 2

ECS 432101    26.00 76.00 9.60 1.34 0.130 1.45 0.65 -55 to +200 2

ECS 352001    25.50 80.00 7.50 1.25 0.162 2.70 0.81 -55 to +200 2

ECS 3C058A   31.00 70.00 8.50 1.46 0.195 4.00 1.00 -55 to +200 2

ECS 3C142B    29.40 70.00 19.50 1.46 0.195 4.00 1.00 -55 to +200 2

ECS 311901    29.30 70.00 19.50 1.46 0.195 4.30 1.00 -55 to +200 3

ECS 421601    26.70 76.00 4.00 1.34 0.205 4.00 1.00 -55 to +200 2

ECS 311601    25.50 80.00 4.10 1.27 0.229 5.00 1.15 -55 to +200 3

ECS 311501   25.50 80.00 2.98 1.27 0.229 5.10 1.20 -55 to +200 3

ECS 421201   27.00 80.00 1.69 1.27 0.313 7.50 1.60 -55 to +200 2

ECS 311201   25.50 80.00 1.69 1.27 0.317 8.60 1.59 -55 to +200 3

ECS 310801   25.50 81.00 0.67 1.25 0.452 19.00 2.26 -55 to +200 3

ECS 310701   25.00 81.00 0.85 1.25 0.485 18.00 3.00 -55 to +150 3
