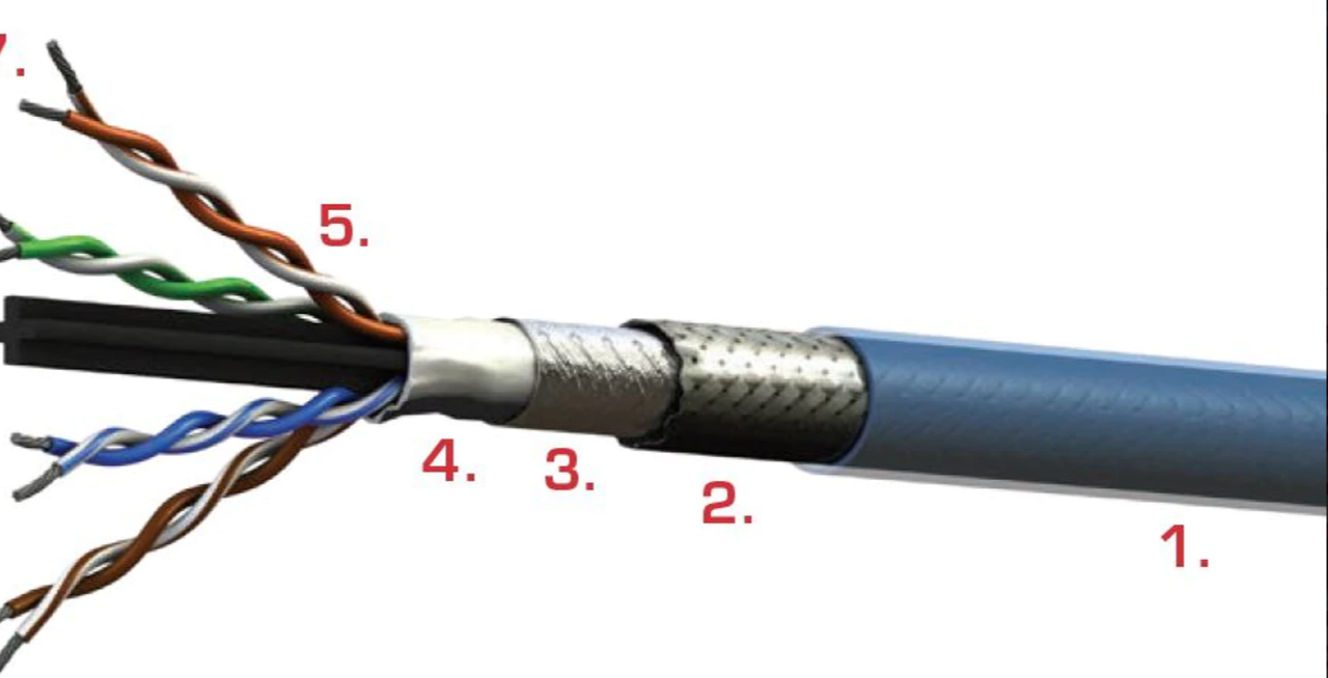

這條電纜是由PIC公司專門為機載設計的。千兆以太網局域網應用。這個雙絞線結構(四對分開)減少感應干擾，同時100%的箔和90%編織屏蔽可進一步防止電磁干擾。

飛機上的數據傳輸面臨更嚴重的環境問題。和傳統局域網系統相比的EMI情況在商業建筑物中，因此采取了特別措施為保持技術性能而采取的措施。鍍銀銅

導體和屏蔽確保了均勻的導電性。具有優良的可焊性。氟聚合物護套電纜在使用過程中的抗磨損和環境影響保持安裝的靈活性。

E 50824抗Skydrol，符合RoHS要求并通過FAA遠第23和25部分的易燃性要求，

深圳市偉健電子科技有限公司專業致力于國防電子、航空航天、船舶、石油勘探、核能、高鐵、特種車輛、兵器、工控等領域的配套產品供應。公司主營產品涵蓋軍工集成電路、軍標級連接器、接插件

航空繼電器、開關、斷路器、恒溫器、熱縮管、導線線纜、航材材料等。

公司采購渠道覆蓋全球，主要代理經銷品牌有IR、MSC、Broadcom、AEC、Q-Tech、AirBorn、Amphenol、Axon、Glenair、Honeywell、Itt

cannon、TE、Souriau、Smiths、Leach、Sensata/Klixon、Eaton、Ledex 、Carlisle、Nexans、Harbour、Gore、Drake、PIC Wire、DMC等。

偉健電子秉承以誠信為本、追求卓越、互利共贏的宗旨，滿足客戶多元化的需求。

聯系人：臧宏剛

電話：15384495506（微信同步）

QQ：  2330292221

公司網址：44005.net.cn

地址：深圳市龍崗區坂田街道五和社區創匯國際中心706

傳真：0755-23941921

E-mali:simon@wekorm.com

1.PICWIRE千兆以太網線纜
名稱 P/N 特性阻抗 導體 電纜直徑in 重量 描述應用 標準

組 AWG lbs/100 ft

ARINC 664 電纜 E10222 100歐姆 1 22 0.189 2.3 Ethernet 10/100 Base-TLaser Markable Jacket 10/100 Base-T IEEE 802.3 Category 5e ANSI/TIA-568B ARINC 664

ARINC 664 電纜 E10224 100歐姆 1 24 0.171 2.1 Ethernet 10/100 Base-T Honeywell NTSC/PAL/RS170 Camera 10/100 Base-T IEEE 802.3 Category 5e ANSI/TIA-568B ARINC 664

ARINC 664 電纜 E60224 100歐姆 1 24 0.102 0.9 Ethernet 10/100 Base-T Unshielded; entertainment systems Laser Markable Jacket 10/100 Base-T IEEE 802.3 Category 5e ANSI/TIA-568B ARINC 664

ARINC 664 電纜 E10422 100歐姆 2 22 0.26 5.6 Ethernet 10/100 Base-T Laser Markable Jacket 10/100 Base-T IEEE 802.3 Category 5e ANSI/TIA-568B ARINC 664

ARINC 664 電纜 E10424 100歐姆 2 24 0.21 3.2 Ethernet 10/100 Base-T 10/100 Base-T IEEE 802.3 Category 5e ANSI/TIA-568B ARINC 664

ARINC 664 電纜 E40424 100歐姆 2 24 0.21 2.9 Ethernet 10/100 Base-T Laser Markable Jacket 10/100 Base-T IEEE 802.3 Category 5e ANSI/TIA-568B ARINC 664

千兆以太網電纜 E50824 100歐姆 4 24 0.265 4.8 Ethernet 10/1000 Base-T 1000 Base-T IEEE 802.3 Category 6 ANSI/TIA-568B

萬兆以太網電纜 E6A0824 100歐姆 4 24 0.275 5.5 Ethernet 10G Base-T 1000 Base-T IEEE 802.3 Category 6a ANSI/TIA-568B

以太網電纜 E20424 100歐姆 2 24 0.27 4.6 Ethernet 10/100 Base-T Individual Shielded Pairs 10/100 Base-T IEEE 802.3 Category 5e ANSI/TIA-568B

以太網電纜 E30424 100歐姆 2 24 0.377 7.9 Ethernet 10/100 Base-T Individual Shielded & Jacketed Pairs 10/100 Base-T IEEE 802.3 Category 5e ANSI/TIA-568B

以太網電纜 E30824 100歐姆 4 24 0.454 13 Ethernet 10/100 Base-T Individual Shielded & Jacketed Pairs 10/100 Base-T IEEE 802.3 Category 5e ANSI/TIA-568B

以太網電纜 E31024 100歐姆 5 24 0.491 15.4 Ethernet 10/100 Base-T Individual Shielded & Jacketed Pairs 10/100 Base-T IEEE 802.3 Category 5e ANSI/TIA-568B

四同軸以太網電纜 E50424 100歐姆 2 24 0.175 3 Star Quad 10/100 Base-T 10/100 Base-T IEEE 802.3 ARINC 664

四同軸以太網電纜 E51424 100歐姆 2 24 0.161 2.2 Star Quad 10/100 Base-T Laser Markable Jacket 10/100 Base-T IEEE 802.3 ARINC 664

四同軸以太網電纜 E51426 100歐姆 2 26 0.137 1.8 Star Quad 10/100 Base-T Laser Markable Jacket 10/100 Base-T IEEE 802.3 ARINC 664

USB 2.0 電纜 USB2422 90歐姆 2 24/22 0.18 2.4 EIA-364; USB 2.0 EIA-364; USB 2.0

數字視頻 電纜 DVI50824 100歐姆 4 24 0.235 4.8 Digital Video 　

光纖通道電纜 F20424 150歐姆 2 24 0.242 3.2 Fibre Channel T11 Technical Committee, INCITS

MIL-STD-1553 電纜 D771553 78歐姆 1 24 0.13 1.8 MIL-STD-1553 MIL-STD-1553

四同軸以太網電纜 D5102QX 78歐姆 1 22 0.25 6 Quadrax 　

ARINC 429 電纜 D620224 70歐姆 1 24 0.13 1.2 ARINC 429 ARINC 429

ASCB 電纜 T12243 125歐姆 1 24 0.195 2.5 ASCB ASCB

ASCB 電纜 T69654 125歐姆 1 24 0.185 2.2 ASCB

2.PICWIRE射頻.視頻傳輸.微型高頻電纜

UH251071 RF Mate系列50歐姆射頻電纜

RG211 RF Mate系列50歐姆射頻電纜

UH22089 RF Mate系列50歐姆射頻電纜

S22089 RF Mate系列50歐姆射頻電纜

S55122 RF Mate系列50歐姆射頻電纜

UH67163 RF Mate系列50歐姆射頻電纜

S33141 RF Mate系列50歐姆射頻電纜

S67163 RF Mate系列50歐姆射頻電纜

RG393 RF Mate系列50歐姆射頻電纜

S65161-A RF Mate系列50歐姆射頻電纜

UH44193 RF Mate系列50歐姆射頻電纜

S44193 RF Mate系列50歐姆射頻電纜

S44191 RF Mate系列50歐姆射頻電纜

S88207 RF Mate系列50歐姆射頻電纜

RG142 RF Mate系列50歐姆射頻電纜

S86208 RF Mate系列50歐姆射頻電纜

RG400 RF Mate系列50歐姆射頻電纜

UH25107 RFMATES Ultralite 新一代輕量級50歐姆射頻電纜

UH22089 RFMATES Ultralite 新一代輕量級50歐姆射頻電纜

UH67163 RFMATES Ultralite 新一代輕量級50歐姆射頻電纜

UH44193 RFMATES Ultralite 新一代輕量級50歐姆射頻電纜

RG211 RFMATES Ultralite 新一代輕量級50歐姆射頻電纜

RG393 RFMATES Ultralite 新一代輕量級50歐姆射頻電纜

RG142 RFMATES Ultralite 新一代輕量級50歐姆射頻電纜

V75268 VideoMATES 75歐姆視頻傳輸電纜

V76261 VideoMATES 75歐姆視頻傳輸電纜

V73263 VideoMATES 75歐姆視頻傳輸電纜

V78209 VideoMATES 75歐姆視頻傳輸電纜

L7626TX VideoMATES 75歐姆視頻傳輸電纜

HT77300F High MicroMATES 微型高頻電纜

HT77210F MicroMATES 微型高頻電纜

HH85295F MicroMATES 微型高頻電纜

3.PICWIRE航空高速傳輸電線電

PartNumber DataConductor

E10222                22 AWG TPC

E10224                24 AWG SPC

E12224                24 AWG TPC

E13226          26 AWG SPCA

E20224                24 AWG SPCA

E5E2222-D 22 AWG SPC

E5E2224-D 24 AWG SPCA

E60224                 24 AWG SPCA

E10422 22 AWG SPC

E40424 24 AWG SPC

E10424 24 AWG SPC

E12424 24 AWG TPC

E20424 24 AWG SPC

E13426 26 AWG SPCA

E6A6824 24 AWG SPCA

E6A5824 24 AWG SPCA

E6A0824 24 AWG SPC

E6A2824 24 AWG TPC

E50824 24 AWG SPC

DV0824 24 AWG SPCA

E6A6826 26 AWG SPCA

E6A5826 26 AWG SPCA

E51424 24 AWG SPCA

E50424 24 AWG SPC

E51426 26 AWG SPCA

E51428 28 AWG SPCA

E5E3624 24/20 AWG SPCA

E5E1724 24/22 AWG TPC
