MIL-W-25038/1 (Thermazone I)電線設計

對于關鍵的電路應用，電線

在極端惡劣的環境下作戰

振動，并與火焰直接接觸。

這種重型，非石棉建筑提供

的機械性能和耐磨性

阻力。

性能:

額定電壓:600 v。

額定溫度:-55至260? C.

外套:聚四氟乙烯涂層玻璃纖維編織和整理。

絕緣:復合無機電介質。

導體:27%鍍鎳銅。

顏色:顏色編碼為MIL-STD-104。

標識:表面印刷MIL-W-25038。

MIL-W-25038/3 (Thermazone IIIK)線是專為關鍵電路應用而設計在極端惡劣的環境中工作在振動下，與火焰直接接觸。

這種重型，非石棉建筑提供的機械性能和耐磨性與MIL-C-38999兼容連接器。

熱質IIIG線也滿足或超過MIL-W-25083/3的要求，但請?zhí)峁┻@個性能以較低的成本通過使用創新的絕緣系統(見施工)在正確的細節)。

性能:額定電壓:600 v。

額定溫度:-55至260?C。

外護套:熔合高性能聚四氟乙烯膠帶。(也可用使用我們獨特的無縫包聚四氟乙烯膠帶)

絕緣材料:Thermazone iii:外層:聚四氟乙烯/聚酰亞胺膠帶流體屏障。

內部:無機介質。

Thermazone IIIG:外層:聚四氟乙烯涂層玻璃纖維流體障礙。

內部:無機介質。

導體:12-18 AWG: 27%鍍鎳銅。

20-22 AWG: 27%鎳涂層度銅合金。

顏色:顏色編碼為MIL-STD-104。

標識:表面印刷MIL-W-25038。

深圳市偉健電子科技有限公司

公司網址：44005.net.cn

地址：深圳市龍崗區坂田街道五和社區創匯國際中心706

傳真：0755-23941921

E-mali:simon@wekorm.com

聯系人：臧宏剛     電話：15384495506（微信同步）      QQ:2330292221

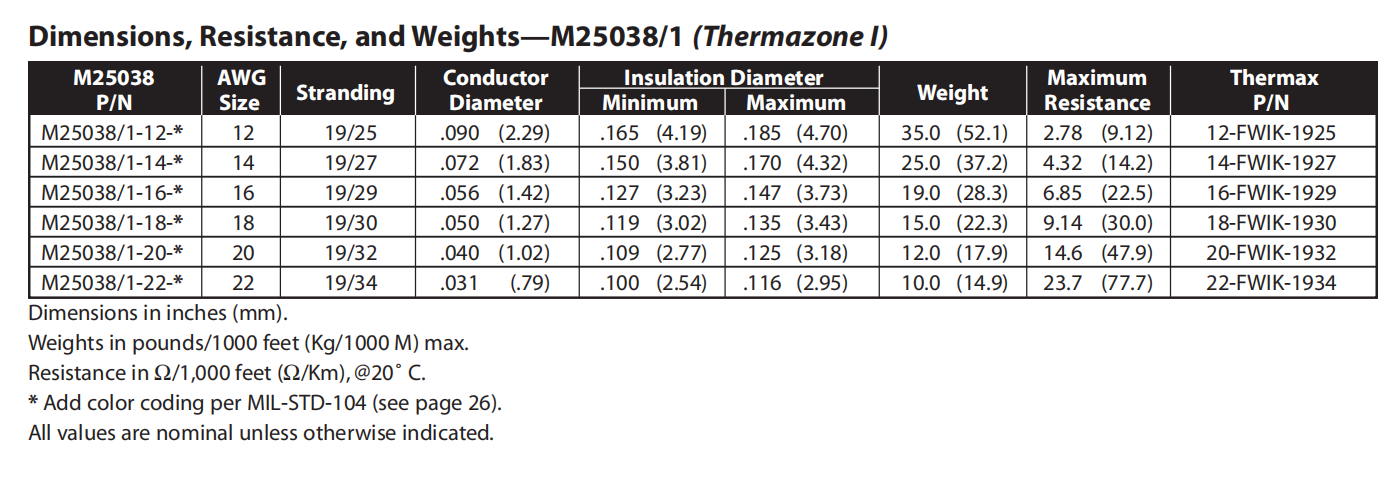

M25038/1-22-*     22 19/34 .031 (.79) .100 (2.54) .116 (2.95) 10.0 (14.9) 23.7 (77.7)     22-FWIK-1934

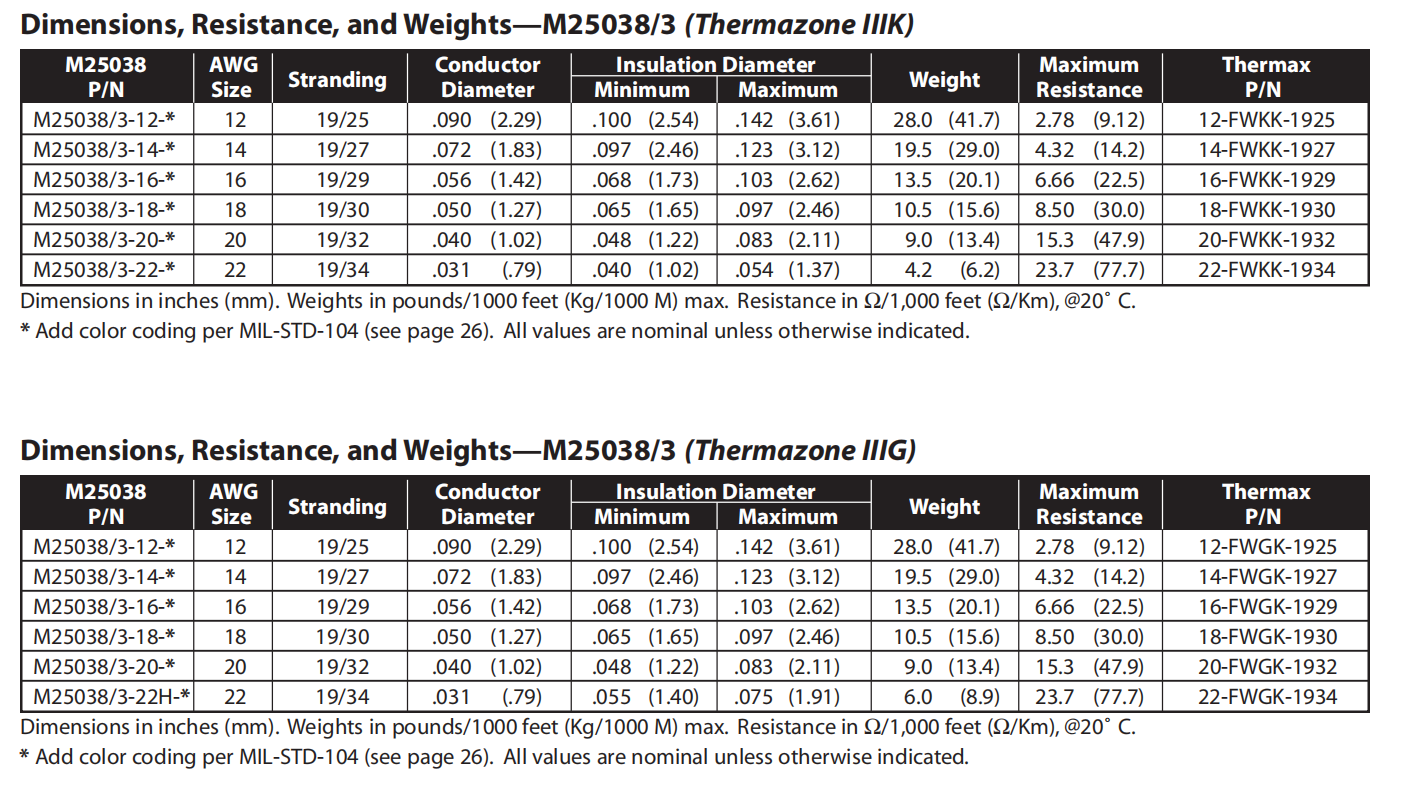

M25038/3-12-*    12 19/25 .090 (2.29) .100 (2.54) .142 (3.61) 28.0 (41.7) 2.78 (9.12)    12-FWKK-1925

M25038/3-14-*    14 19/27 .072 (1.83) .097 (2.46) .123 (3.12) 19.5 (29.0) 4.32 (14.2)    14-FWKK-1927

M25038/3-16-*    16 19/29 .056 (1.42) .068 (1.73) .103 (2.62) 13.5 (20.1) 6.66 (22.5)    16-FWKK-1929

M25038/3-18-*    18 19/30 .050 (1.27) .065 (1.65) .097 (2.46) 10.5 (15.6) 8.50 (30.0)    18-FWKK-1930

M25038/3-20-*    20 19/32 .040 (1.02) .048 (1.22) .083 (2.11) 9.0 (13.4) 15.3 (47.9)      20-FWKK-1932

M25038/3-22-*    22 19/34 .031 (.79) .040 (1.02) .054 (1.37) 4.2 (6.2) 23.7 (77.7)          22-FWKK-1934

M25038/3-12-*    12 19/25 .090 (2.29) .100 (2.54) .142 (3.61) 28.0 (41.7) 2.78 (9.12)    12-FWGK-1925

M25038/3-14-*    14 19/27 .072 (1.83) .097 (2.46) .123 (3.12) 19.5 (29.0) 4.32 (14.2)    14-FWGK-1927

M25038/3-16-*    16 19/29 .056 (1.42) .068 (1.73) .103 (2.62) 13.5 (20.1) 6.66 (22.5)    16-FWGK-1929

M25038/3-18-*    18 19/30 .050 (1.27) .065 (1.65) .097 (2.46) 10.5 (15.6) 8.50 (30.0)    18-FWGK-1930

M25038/3-20-*     20 19/32 .040 (1.02) .048 (1.22) .083 (2.11) 9.0 (13.4) 15.3 (47.9)     20-FWGK-1932

M25038/3-22H-*    22 19/34 .031 (.79) .055 (1.40) .075 (1.91) 6.0 (8.9) 23.7 (77.7)        22-FWGK-1934
